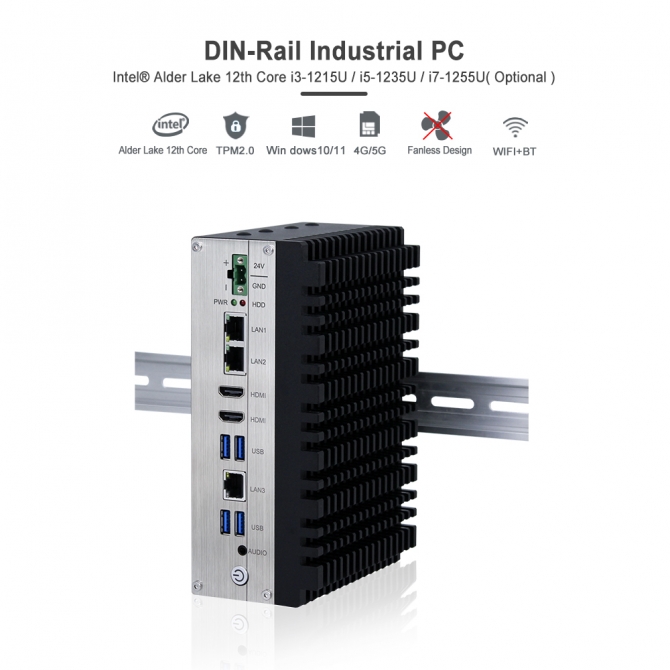

EFIC-2012R
产品特征：
- 12代 Intel® Alder Lake Core™ i3 / i5 / i7 处理器
- 2 x DDR5 4800MHz SODIMM, 最大64GB
- 1 x 2.5 SATA 硬盘, 1*M.2 2280, NVMe or SATA 硬盘
- 1 x M2.0 (2230, Wifi+BT)，1 x M2.0 (3042/3052，4G/5G)
- 2 x HDMI双重独立显示
- 3 x Intel® 千兆以太网 ( 支持局域网唤醒和PXE )
- 2 x RS232/422/485, RS485支持自动流向控制
- 支持TPM2.0安全加密和vPro技术
- 工作温度范围: -30°C 到 70°C
- DC 9V~36V 宽压输入,支持过流、过压和反接保护
|
系统参数 |
|||
|

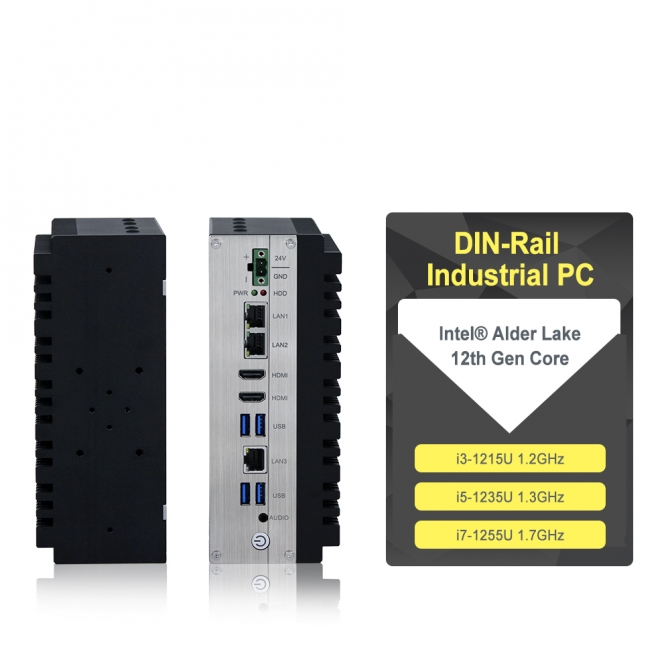

处理器 |
12th Gen Intel® Core™ i3-1215U 1.2GHz |
12th Gen Intel® Core™ i5-1235U 1.3GHz |
12th Gen Intel® Core™ i7-1255U 1.7GHz |
|
TDP |
15W |
15W |
15W |
|
二级缓存 |
10MB |
12MB |
12MB |
|
显示 |
Intel® UHD Graphics |
Intel® Iris® Xe Graphics |
Intel® Iris® Xe Graphics |
|
芯片组 |
Integrated with Intel® SoC |
||
|
内存 |
DDR5 4800 MHz, Dual Channel SODIMM x 2, up to 64GB |
||
|
硬盘 |
1 x M.2 120G SSD ( 250G / 500G / 2TB SSD) / 1 x 2.5" SATA |
||
|
网 络 |
Intel® 226-V / I219-LM GbE LAN |
||
|
音 频 |
Realtek ACL897 Audio controller |
||
|
TPM |
TPM 2.0 |
||
|
看门狗 |
支持软件编程1~255秒系统复位 |
||
|
操作系统 |
Windows 10 / 11， Linux, Ubuntu |
||
|

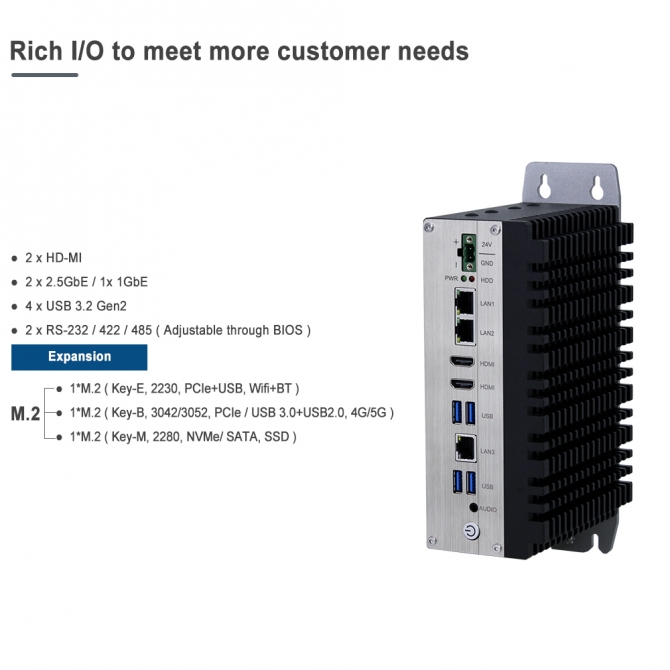

I/O 接口 |
|||
|
视 频 |
2 x HD-MI |
||
|
以太网 |
2 x 2.5GbE / 1x 1GbE |
||
|
USB |
4 x USB 3.2 Gen2 |
||
|
串 口 |
2 x RS-232 / 422 / 485 ( BIOS可调试 ) |
||
|
声音 |
1x Audio_out & Mic_in |
||
|
扩展接口 |
|||
|
M.2 |
1*M.2 ( Key-E, 2230, PCIe+USB, Wifi+BT ) |
||
|
1*M.2 ( Key-B, 3042/3052, PCIe / USB 3.0+USB2.0, 4G/5G ) |
|||
|
1*M.2 ( Key-M, 2280, NVMe/ SATA, SSD ) |
|||
|
SIM Socket |
1x SIM Socket |
||
|
电 源 |
|||
|
电源适合器 |
1 x Optional AC/DC 12V/5A , 60W |
||
|
电源类型 |
Support AT, ATX Mode |
||
|
电源输入 |
2-pin Terminal Block Connector with Power Input 9~36VDC |
||
|
电源保护 |
OVP (Over Voltage Protection) / OCP (Over Current Protection) / RPP（Reverse Polarity Protection） |
||
|
最大功耗 |
≦45W |
||
|
物理特性 |
|||
|
产品机构 |
铝合金外壳喷砂氧化处理 |
||
|
外观颜色 |
灰色 / 黑色 / 银色 |
||
|

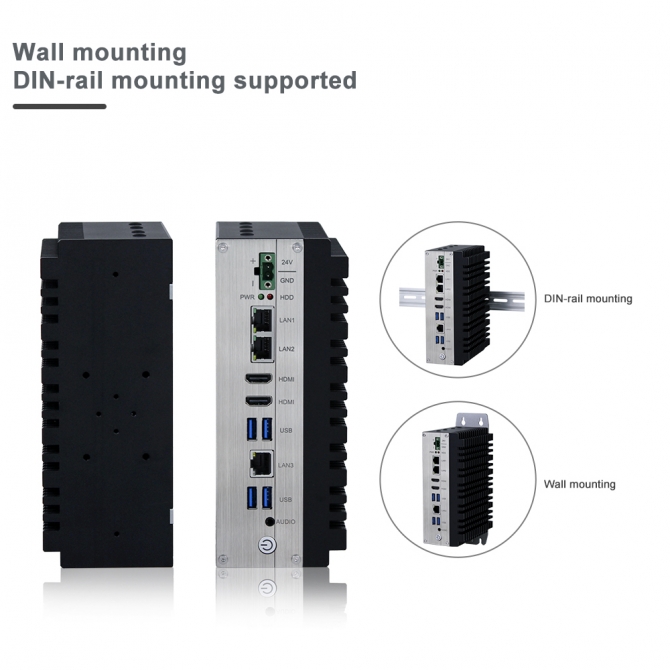

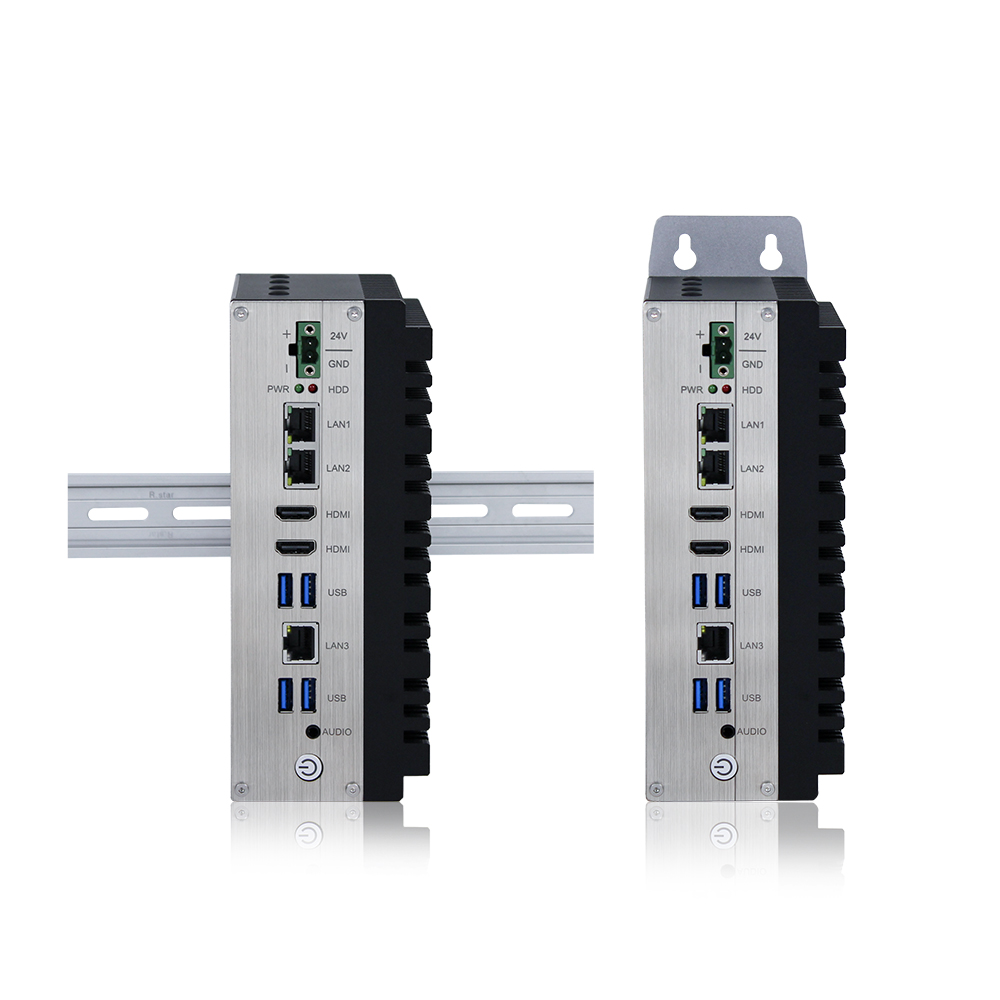

安装方式 |
205 x 35 mm / DIN-Rail |
||
|
产品尺寸 |
190 x 126 x 75 mm |
||
|
包装尺寸 |
360 x 180 x 320 mm |
||
|
净 重 |
1.6 KG |
||
|
环境 / 认证 |
|||
|
工作温度 |
-30~70°C ( -22~158°F ) |
||
|
存储温度 |
-40~85°C (-40~185°F) |
||
|
相对湿度 |
10% to 95% (non-condensing) |
||
|
抗击振动 |
1.5 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis |
||
|
认 证 |
CE, FCC，Class A，ROHS |
||
|
订购信息 |
|
|
可选型号 |
描述 |
|
EFIC-20123R |
12代 Intel Core i3-1215U 1.2GHz / 2 x HDMI / 3 x LAN / 4 x USB3.2 / 2 x COM / TPM2.0 / DC 9V~36V 宽压输入，支持过流，过压和反接保护 |
|
EFIC-20125R |
12代 Intel Core i5-1235U 1.3GHz / 2 x HDMI / 3 x LAN / 4 x USB3.2 / 2 x COM / TPM2.0 / DC 9V~36V 宽压输入，支持过流，过压和反接保护 |
|
EFIC-20127R |
12代 Intel Core i7-1255U 1.7GHz / 2 x HDMI / 3 x LAN / 4 x USB3.2 / 2 x COM / TPM2.0 / DC 9V~36V 宽压输入，支持过流，过压和反接保护 |
|
|
|
|
可选配置 |
描述 |
|
内存 |
RAM：DDR5 4800MHz SO-DIMM x 2，64GB |
|
硬盘 |
M.2 SSD：（120G/250G/500G/2TB）1 x 2.5"SATA |
|
WiFi |
Wi-Fi集成蓝牙模块，带天线 |
|
4G/5G |
全网通4G/5G/LTE模块，带天线 |
|
|
|
|
包装清单 |
|
|
1 x 标准产品 |
|
|
1 x 60W PSU(电源) |
|
|
1 x 35导轨夹 |
|
|
1 x 壁挂支架 |
|
|
1 x DVD 光盘驱动 |
|
