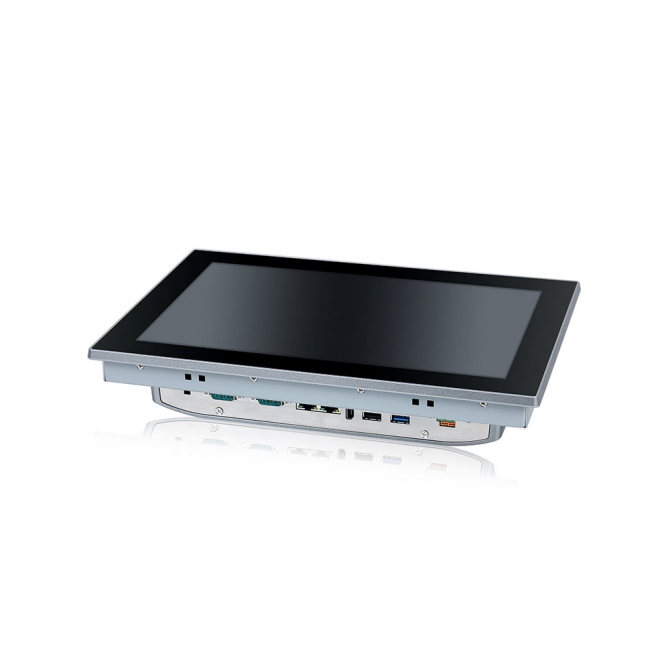

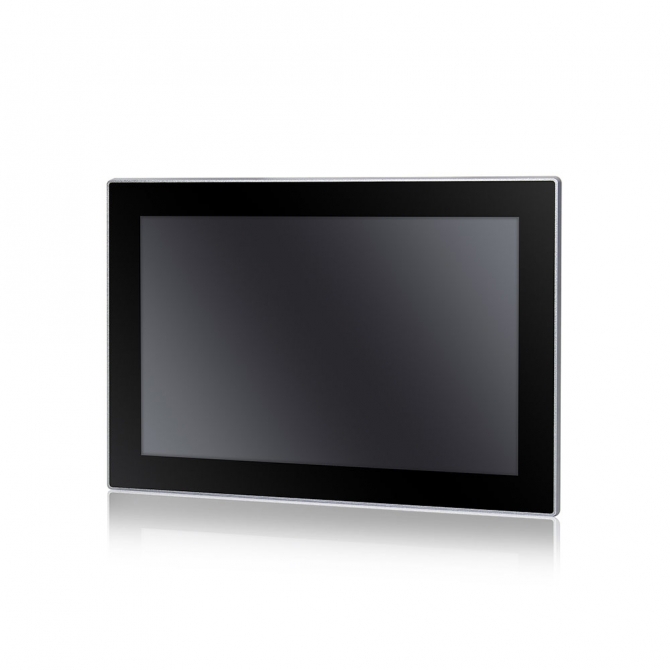

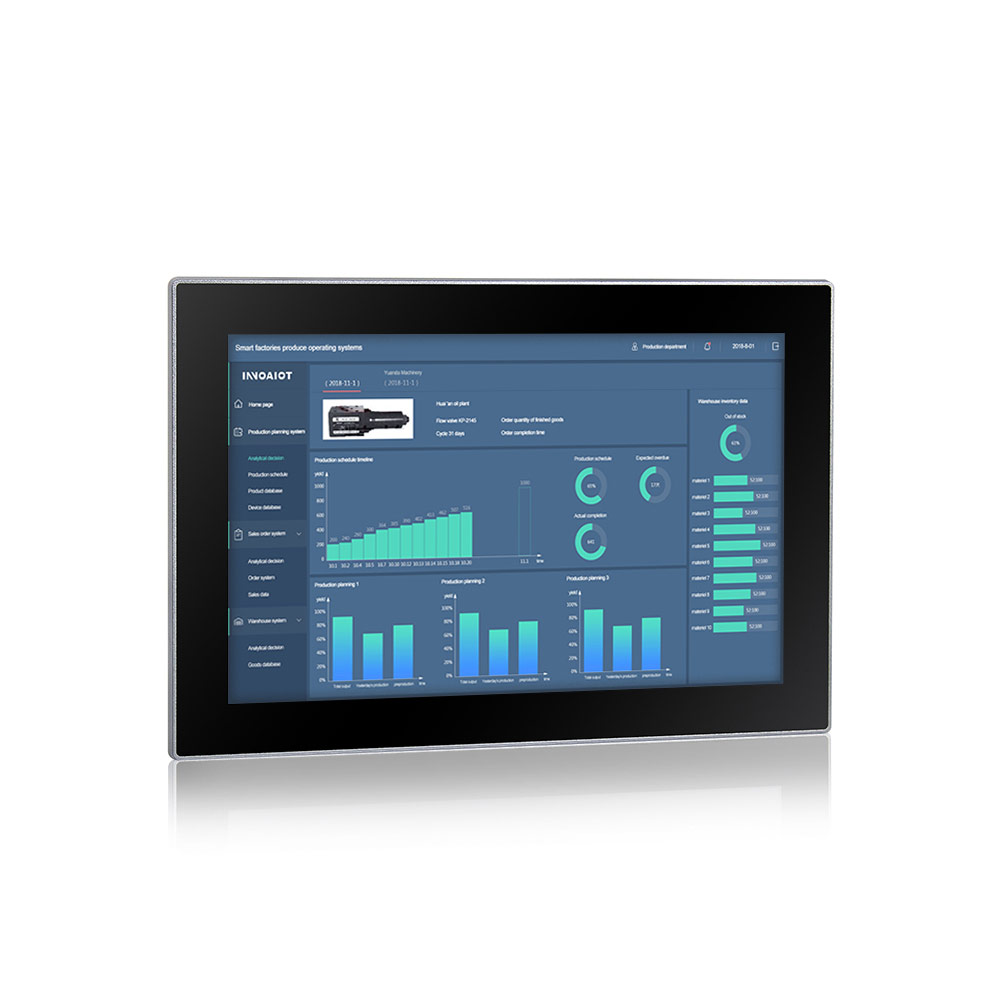

PPC-12WAC
产品特征:
- 工业级12.1" WXGA LCD屏,50k背光寿命
- 全平面电容多点触摸屏

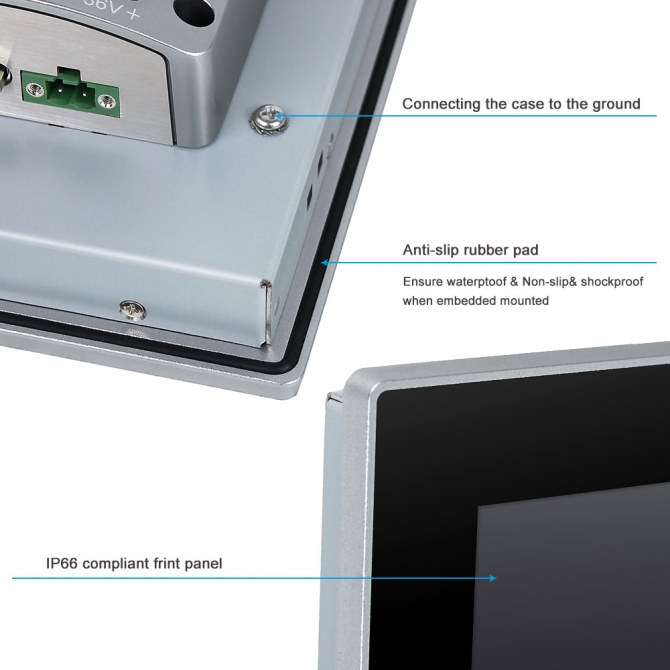

- 铝合金面板,IP66防护等级
- 8th / 10th Gen Intel® Whiskey Lake Core™ i3 / i5 / i7处理器
- 2 x DDR4内存最大支持64GB, 1 x M.2 2280 / 1 x mSATA 硬盘
- 2 x Intel® 211 1GbE以太网,支持WoL和PXE
- 2 x RS232/422/485, RS485支持自动流向控制
- 板载TPM2.0模组提供硬件最大安全性
- 支持嵌入式和VESA 100mm x 100mm 安装
- DC 9V~36V 宽压输入,支持过流、过压和反接保护
系统参数 |
|||
处理器 |
8th Gen Intel® Core™ i3-8145U 2.1GHz |
10th Gen Intel® Core™ i5-10210U 1.6GHz |
8th Gen Intel® Core™ i7-8565U 1.8GHz |
TDP |
25W |
25W |
25W |
二级缓存 |
4MB |
6MB |
8MB |
芯片组 |
Integrated with Intel® SoC |
||

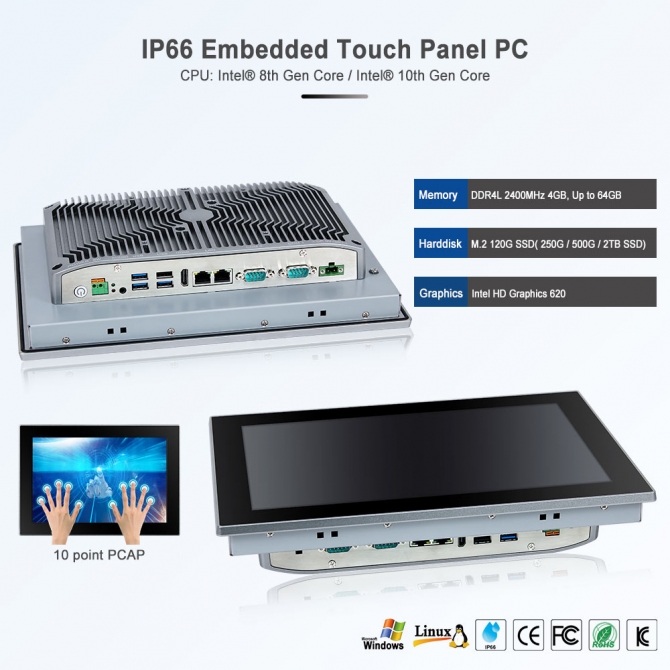

内存 |
2 x DDR4L 2400MHz 4GB, Up to 64GB |
||
硬盘 |
1 x M.2 120G SSD ( 250G / 500G / 2TB SSD) / 1 x mSATA |
||
显示 |
Intel HD Graphics 620 |
||
网络 |
Intel® I211-AT GbE LAN |
||
音频 |
Realtek ACL897 Audio controller |
||
TPM |
TPM 2.0 |
||
看门狗 |
支持软件编程1~255秒系统复位 |
||
操作系统 |
Windows 10 / 11, Linux, Ubuntu |
||

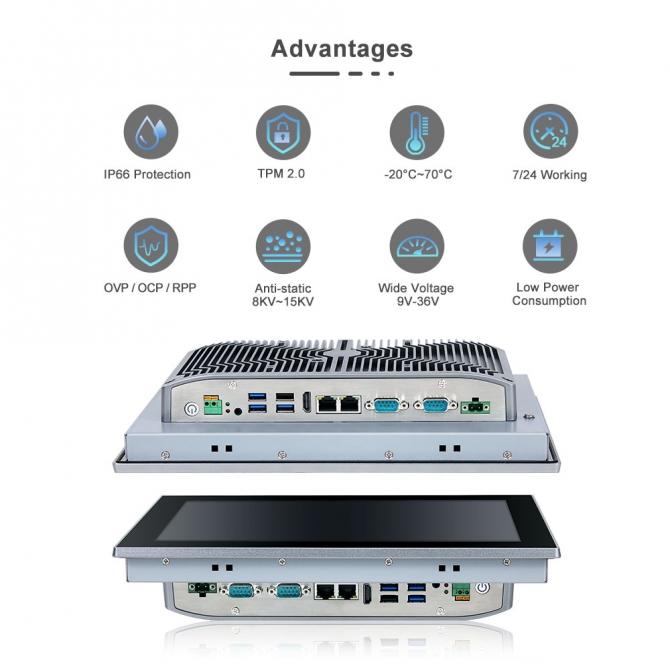

I/O 接口 |
|||
视 频 |
1 x H-DMI |
||
以太网 |
2 x LAN (10/100/1000 Mbps) |
||
USB |
3 x USB 3.0 / 1 x USB 2.0 |
||
串 口 |
2 x RS-232 / 422 / 485 ( BIOS可调 ) |
||
声音 |
1x Audio_out & Mic_in |
||
网络 |
可选 (WiFi / Bluetooth / 4G / 5G ) |
||
扩展接口 |
|||
M.2 |
1*M.2 ( Key-E, 2230, PCIe+USB, Wifi+BT ) |
||
1*M.2 ( Key-B, 3042/3052, PCIe/ USB 3.0+USB2.0, 4G/5G ) |
|||
SIM Socket |
1x SIM Socket |
||
液晶屏 |
|||
屏幕类型 |
12.1" ( 16:10 ) |
||
分 辨 率 |
1280 x 800 |
||
背光亮度 |
400 |
||
对 比 度 |
1000:1 |
||
背光寿命 |
50000 hrs |
||
响应时间 |
89 / 89 / 89 / 89 (CR≥10) ( L / R / U / D ) |
||
触摸屏 |
|||
类 型 |
10点电容触摸 |
||
表面硬度 |
≥7H |
||
电源 |
|||
电源适合器 |
1 x AC/DC 12V/5A ,60W 可选 |
||
电源类型 |
Support AT, ATX Mode |
||
电源输入 |
2-pin Terminal Block Connector with Power Input 9~36VDC |
||
电源保护 |
OVP ( 过压保护 ) / OCP ( 过流保护 ) / RPP ( 反接保护 ) |
||
最大功耗 |
≦45W |
||
物理特性 |
|||
产品机构 |
铝合金外壳喷砂氧化处理 |
||
安装方式 |
支架 / 墙壁 / VESA / 面板 |
||
产品尺寸 |
314 x 216 x 62 mm |
||
开孔尺寸 |
300 x 203 mm |
||
包装尺寸 |
450 x 170 x 350 mm |
||
净 重 |
3.1 KG |
||
环境 / 认证 |
|||

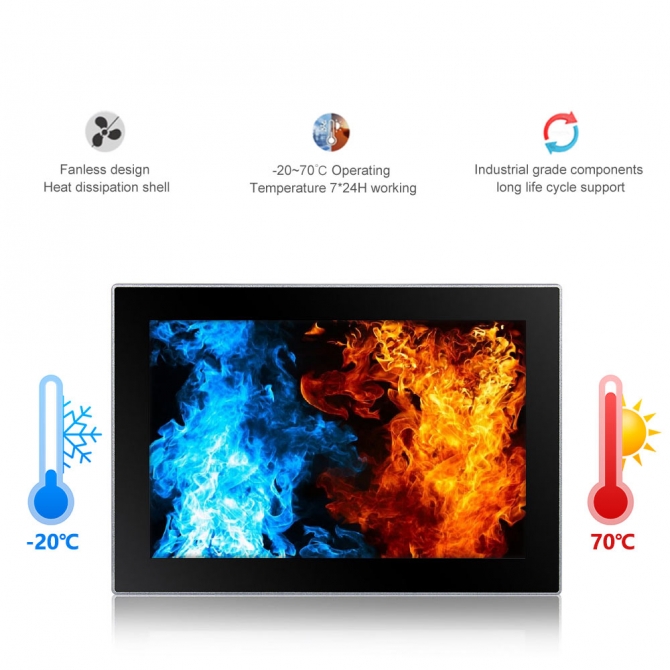

工作温度 |
-20~70°C ( -4~158°F ) |
||
存储温度 |
-30~80°C (-22~176°F) |
||
相对湿度 |
5%~95%@40°C, non-condensing |
||
抗击振动 |
1.5 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis |
||
防水等级 |
前面板 IP66 |
||
认 证 |
CE, FCC,KC ,Class A,ROHS ,IEC / EN 62368-1 |
订购信息 |
|
可选型号 |
描述 |
PPC-3012WAC |
12.1寸液晶屏 / 分辨率 1280 x 800 / 8th Gen Intel® Core™ i3-8145U 2.1GHz / 电容触摸 / 1 x H-DMI / 2 x LAN / 2 x COM ( RS232 / 422 / 485 ) / 3 x USB3.0 / 1 x USB2.0 / TPM2.0 / DC 9V~36V 宽压输入,支持过流、过压和反接保护 |
PPC-5012WAC |
12.1寸液晶屏 / 分辨率 1280 x 800 / 10th Gen Intel® Core™ i5-10210U 1.6GHz / 电容触摸 / 1 x H-DMI / 2 x LAN / 2 x COM ( RS232 / 422 /485 ) / 3 x USB3.0 / 1 x USB2.0 / TPM2.0 / DC 9V~36V 宽压输入,支持过流、过压和反接保护 |
PPC-7012WAC |
12.1寸液晶屏 / 分辨率 1280 x 800 / 8th Gen Intel® Core™ i7-8565U 1.8GHz / 电容触摸 / 1 x H-DMI / 2 x LAN / 2 x COM ( RS232 / 422 /485 ) / 3 x USB3.0 / 1 x USB2.0 / TPM2.0 / DC 9V~36V 宽压输入,支持过流、过压和反接保护 |
|
|
可选配置 |
描述 |
内存 |
内存:DDR4L 2400MHz 4GB, Up to 64GB |
硬盘 |
M.2/ mSATA固态盘:120G/250G/500G/2TB |
WiFi |
Wi-Fi集成蓝牙模块,带天线 |
4G/5G |
全网通4G/5G/LTE模块,带天线 |
|
|
包装清单 |
|
1 x 标准产品 |
|
1 x 光盘驱动 |
|
1 x 60W PSU(电源) |
|
1 x 电源线及插头 |
|
8 x 固定扣 |
